北京衛源曝氣器:工藝路線為MBR+DTRO,采用這樣的工藝路線，將生物處理與物理處理相結合，充分利用了生物處理和物理處理的優勢，克服了各自的缺點，使處理效果能夠穩定可靠得滿足排放標準的要求，并且能節省用地、投資和運行費用，便于操作管理。
　　

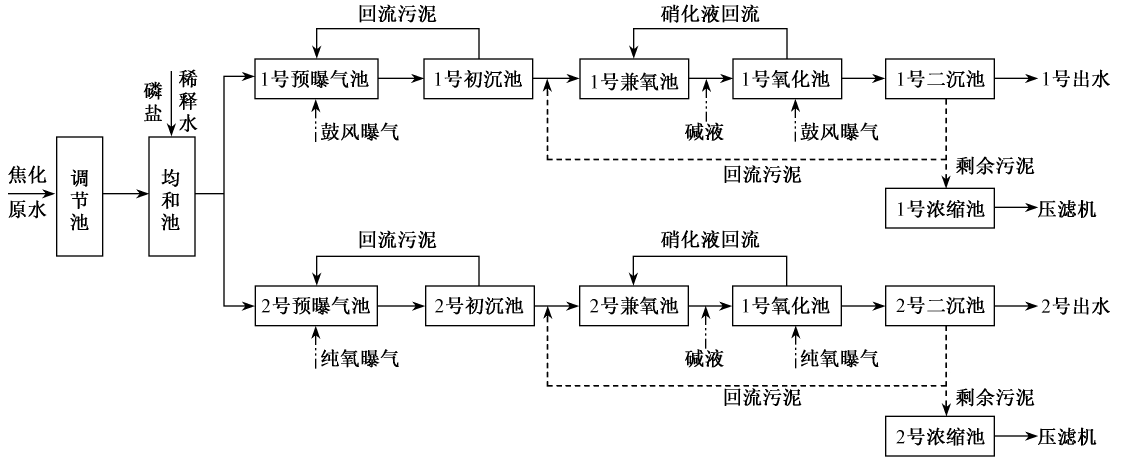

　　一 生化系統流程說明
　　
　　衛源曝氣生化系統包括均質調節池、均質池、反硝化池、硝化池，還包括污泥處理系統和輔助系統（其它系統的進料泵、儲藥系統、冷卻系統等未列入其它系統的單體設備）。
　　
　　調節池的滲濾液進入均質池上方設置的袋式過濾器，袋式過濾器可以攔截0.5mm以上的顆粒性物質，過濾器壓力損失達到值時需更換濾袋，濾袋清洗后可再行使用。
　　
　　經過濾后的滲濾液重力流入均質池，池內設攪拌機對不同來源及不同時段的滲濾液攪拌混合，實現均質的目的，使后續處理設施進水穩定。
　　
　　衛源曝氣生化系統主要由反硝化池、硝化池、消泡系統和冷卻系統組成，其它系統的輔助設備也列入生化系統。其中反硝化池一組，硝化池一組，均質池出水進入生化系統生產線，生化系統為AO型生化反應器，反應器內的好氧微生物對水中的有機物進行分解利用，合成細胞組織，放出水和二氧化碳。水中的氨氮一部分用于除碳反應中細胞合成，一部分被硝化細菌利用，生成硝酸鹽、亞硝酸鹽。硝酸鹽、亞硝酸鹽隨硝化液回流至反硝化池，在缺氧環境下發生反硝化，硝酸鹽和亞硝酸鹽被還原，生成氮氣逸出，實現脫氮。
　　
　　衛源曝氣系統由射流曝氣器、射流泵和鼓風機組成，射流泵提供大流量壓力水，鼓風機提供壓縮空氣，二者通過射流器的文丘里管進行混合、釋放，形成均勻的微小氣泡，均勻的擴散于水中，溶氧效率高于25％，高于同時實現整個水體的攪拌作用。生化池為完全混合式反應器，高濃度的滲濾液進入系統后馬上被稀釋、擴散，不會對水中微生物造成損害。
　　
　　由于生化池內污泥濃度高，為了生化反應順利進行，建議采用高充氧效率的射流器。
　　
　　由于垃圾滲濾液的特性，生化培養階段和運行期間有時會產生大量的泡沫，本系統設置了藥劑消泡和水力消泡兩套系統。藥劑消泡是通過投加消泡劑，抑制泡沫的產生，水力消泡則是在人孔、安裝孔等重點位置通過水力噴灑消除泡沫。
　　
　　生化過程中會產生大量的熱使反應器溫度升高，不利于生化系統的運行，故設置了冷卻系統，由冷卻塔提供冷卻水，通過熱交換器冷卻生化池水體，冷卻系統為一套，分別對兩個硝化池進行冷卻。生化系統自控主要由多種傳感器、輸入輸出模塊和PLC組成，生化系統進水主要監測流量、電導率、pH值，生化池主要監測pH值、溶解氧、溫度、液位等指標，通過對這些指標的分析控制供氣量、排泥量和超濾運行時間，產生微生物適宜的生存環境。
　　
　　生化系統每日排出污泥約為12噸，設計含水率為98.5%，由于污泥濃度較低，本系統設置了污泥濃縮池，對排泥進行重力濃縮，濃縮后的污泥泵送至離心式脫水機，通過離心機進行離心脫水濾液泵送回生化系統繼續處理，泥餅含水率低于80％，送至填埋場填埋處理。
　　
　　二 超濾系統工藝流程說明
　　
　　本超濾系統采用外置管式超濾，超濾系統從硝化池取水，UF進水泵把生化池的混合液分配到UF環路，超濾承載壓力為6bar。通過循環泵將泥水混合液泵入管式膜組件，在膜兩側壓差的作用下液相透過膜形成透過液，實現泥水分離，污泥回流到生化池以提高池中污泥濃度，同時實現硝化液的內回流，部分污泥作為剩余污泥排入污泥濃縮池。透過液排入超濾清水池，進入下一處理流程。
　　
　　與傳統生化處理工藝相比，微生物菌體通過高效超濾系統從出水中分離，確保大于0.02 µm 的顆粒物、微生物和與COD相關的懸浮物安全地截留在系統內，從而使水力停留時間和污泥停留時間得到真正意義上的分離,通過對污泥齡的控制，使培養出大量的硝化菌的目的得到實現，從而大大提高氨氮的去除率。超濾出水無菌，無固性體，無生物活性物質。污泥濃度通過錯流式超濾的連續回流來維持。
　　
　　超濾系統設有1個環路，每個環路有4根膜管。有單獨的循環泵，循環泵在沿膜管內壁提供一個需要的流速，從而形成紊流，產生較大的過濾通量，避免堵塞。
　　
　　膜管在運行一段時間后也需要沖刷清洗，這由儲存有清水或清液的清洗槽通過清洗泵來完成。每個環路可在其他環路運行的同時進行沖刷、清洗或維護。自動壓縮空氣控制閥能同時切斷進料，留在管內的污泥隨沖刷水去生化池。
　　
　　CIP是一種偶頻過程，清洗后期閥門按程序打開，允許清洗水在膜環路中循環后回到清洗槽，直到充分清洗。如需要，清洗后期可向清洗槽少量滴加膜清洗藥劑。
　　
　　
　　三 DTRO（碟管式反滲透膜系統）工藝流程說明
　　
　　MBR出水中有機物及氮類污染物已大部分去除，但距排放標準仍然相去甚遠，同時水中仍含有大量有機物、結垢離子等污染物，是后續的膜分離設備穩定運行的重要隱患，由于排放標準較高，同時新標準中還有總氮指標的要求，要求膜系統對硝酸鹽等有較高的截留率，本設計采用了抗污染能力強、回收率高的DTRO（碟管式反滲透膜系統）。
　　
　　垃圾滲濾液成份復雜，存在各種鈣、鎂、鋇、硅等種難溶鹽，這些難溶無機鹽進入反滲透系統后被濃縮，當其濃度超過該條件下的溶解度時將會在膜表面產生結垢現象。而調節原水pH值能有效防止碳酸鹽類無機鹽的結垢，故在進入反滲透前須對原水進行pH值調節。
　　
　　MBR出水通過DTRO進水泵泵入DTRO膜柱件，同時，從酸儲罐添加酸調節pH值，并進行回流混合，達到均衡pH值的目的。DTRO系統進水管路設pH值傳感器，PLC判斷原水pH值并自動調節計量泵頻率以調整加酸量，最終使進入反滲透前的原液pH值達到6.1～6.5。調節pH后的原水泵入DTRO膜柱件，DTRO系統共設1套，每套設備各配有保安袋濾器2臺，其進、出水端都有壓力傳感器，自動檢測壓差，當壓差超過壓差時系統提示更換濾袋。2臺保安袋濾器并聯運行，可以在線更換濾袋。保安過濾器過濾的精度為50μm為膜提供最后一道保護屏障。經過保安袋濾器的原水液直接進入高壓柱塞泵。經高壓泵加壓后的出水進入DTRO膜柱，第一段膜由高壓泵直接供水，每段膜組配在線循環泵，通過在線循環泵將膜出口一部份濃縮液回流至在線泵入口以膜表面的流量和流速，避免膜污染。
　　
　　膜出水分為濃縮液和透過液兩部分，濃縮液端有一個壓力調節閥，用于控制膜組內的壓力，以產生的凈水回收率。濃縮液排入濃縮液池，等待進行處理，透過液進入清水儲罐，滿足自身清洗需要，多余的水排入出水調節池，通過池內的泵房排入受納水體，系統回收率為80％。
　　
　　反滲透系統為中壓反滲透，采用碟管式反滲透膜。碟管式反滲透膜平均工作壓力為30～70bar，中壓反滲透承載壓力限為70bar，由于進水為超濾清液，清液產率可達到80%。DTRO系統設有1裝置，整套系統共計70支碟管式反滲透膜柱件，膜總面積數為658，3㎡。
　　
　　DTRO裝置設有如下輔助設施：
　　
　　⑴ CIP在線清洗設施CIP在線清洗設施用于反滲透裝置的沖洗、清水清洗和化學清洗；
　　
　　⑵ 酸液投加設施為防止反滲透運行過程產生無機結垢，設置酸液投加設施用于調節反滲透系統進水pH值；
　　
　　⑶ 阻垢劑投加設施阻垢劑投加設施也用于防止反滲透運行過程中無機結垢的產生。
　　
　　由于采用完全生物脫氮的膜生化反應器對滲濾液進行了預處理，超濾出水不含懸浮物和可生物降解的有機物，這在很大程度上避免了反滲透膜的無機和有機污垢的產生，從而可以降低反滲透膜的清洗頻率，并且使反滲透系統能夠在壓力相對較低的情況下運行，延長了反滲透膜的使用壽命。
